Nguyên lý khối nguồn sử dụng IC KA3842 hoặc UC3842

Sơ đồ nguyên lý khối nguồn sử dụng IC KA3842 hoặc UC3842

Sơ đồ mạch nguồn sử dụng IC dao động KA3842

• IC UC3842 hay KA3842 là một
• IC KA3842 có 8 chân và nhiệm vụ của các chân như sau :
  - Chân 1 ( COMP ) – đây là chân nhận điện áp so sánh, điện áp chân số 1 tỷ lệ thuận với điện áp ra, thông thường trong mạch nguồn, chân 1 không nhận áp hồi tiếp mà chỉ đấu qua một R sang chân số 2 .
  - Chân 2 ( VFB ) đây là chân nhận điện áp hồi tiếp, có thể hồi tiếp so quang hoặc hồi tiếp trực tiếp từ cuộn hồi tiếp sau khi đi qua cầu phân áp, điện áp hồi tiếp về chân 2 tỷ lệ nghịch với điện áp ra, nếu một lý do nào đó làm điện áp đưa về chân 2 tăng lên thì điện áp ra sẽ giảm thấp hoặc bị ngắt .
  - Chân 3 ( CURRENT SENSE ) chân cảm biến dòng, chân này theo dõi điện áp ở chân S của đèn Mosfet, nếu dòng qua Mosfet tăng => điện áp chân S sẽ tăng => điện áp chân 3 sẽ tăng, nếu áp chân 3 tăng đến ngưỡng khoảng 0,6V thì dao động ra sẽ bị ngắt, điện trở chân S xuống mass khoảng 0,22 ohm , nếu điện trở này tăng trị số hoặc bị thay trị số lớn hơn thì khi chạy có tải là nguồn bị ngắt .
  - Chân 4 ( Rt / Ct ) chân nối với R-C tạo dao động , tần số dao động phụ thuộc vào trị số R và C ở chân 4, người ta thường đưa xung dòng hồi tiếp về chân 4 để đồng pha giữa tần số dòng với tần số dao động nguồn, điều đó đảm bảo khi sò dòng hoạt động tiêu thụ nguồn thì Mosfet nguồn cũng mở để kịp thời cung cấp, điều đó làm cho điện áp ra không bị sụt áp khi cao áp chạy .
  - Chân 5 là Mass
  - Chân 6 : là chân dao động ra, dao động ra là dạng xung vuông có độ rộng có thể thay đổi để điều chỉnh thời gian ngắt mở của Mosfet, thời gian ngắt mở của Mosfet thay đổi thì điện áp ra thay đổi .
  - Chân 7 là chân Vcc, điện áp cung cấp cho chân 7 tử 12V đến 14V, nếu điện áp giảm
  < 12V thì dao động có thể bị ngắt , điện áp chân 7 được cấp qua trở mồi, khi nguồn chạy điện áp này được bổ xung từ cuộn hồi tiếp sau khi chúng được chỉnh lưu và lọc .
  - Chân 8 ( Vref ) đây là chân từ IC đưa ra điện áp chuẩn 5V, điện áp này thường dùng để cung cấp cho chân dao động số 4, người ta thường thiết kế mạch bảo vệ bám vào chân 8 để khi nguồn có sự cố sẽ làm mất nguồn ở chân 8 => mạch ngắt dao động .

• Các trường hợp nguồn bị ngắt :
  - Trong mạch nguồn, ngoài những linh kiện chính như sơ đồ ở trên thì người ta thường thiết kế các mạch bảo vệ nhằm ngắt nguồn khi cần thiết như khi :
  => Nguồn bị quá tải, bị chập tải hoặc dòng tiêu thụ tăng bất thường .
  => Có tín hiệu báo sự cố từ vi xử lý đưa về qua IC so quang
  => Cao áp bị chập làm cho xung dòng hồi tiếp về giảm hoặc mất .
  - Các mạch bảo vệ thường được thiết kế ở dạng :
  => Làm mất nguồn 5V ở chân số 8
  => Hoặc làm mất nguồn 12V ở chân số 7
  => Hoặc làm mất điện áp chân số 1
  => Hoặc làm cho chân 2 điện áp tăng cao .
  - Bạn hãy vẽ mạch và tự tìm ra các mạch bảo vệ như trên, rất tiếc chúng tôi không có sơ đồ cụ thể để chỉ cho bạn, nếu bạn xác định đúng mạch bảo vệ, bạn hãy vô hiệu hoá nó bằng cách tháo chúng ra khỏi mạch .

Chi Tiết...

PC817 - opto là gì - Khái niệm và ứng dụng

PC817 - opto - Khái niệm và ứng dụng

Sơ đồ ứng dụng:

Tác dụng: Cách ly điều khiển giữa hai tầng mạch điện khác nhau
Với sơ đồ ứng dụng trên.vơi OK1. khi cung cấp 5V vao chân số 1, LED phía trong Opto nối giữa chân số 1 và 2 sáng, xảy ra hiệu ứng quang điện dẫn đến 3-4 thông,mức logic sẽ bị chuyển từ 1 sang 0 mà không cần tác động trực tiếp từ IC.
Mục đích: Nếu có sự cố từ tầng ứng dụng như cháy, chập, tăng áp,...thì cũng không làm ảnh hưởng đến tầng điều khiển.

Chi Tiết...

Các cổng giao tiếp cơ bản trên mainboard

Tùy theo model bo mạch chủ (BMC) mà các cổng giao tiếp I/O (input/output, vào/ra) phía sau thùng máy tính để bàn (Back Panel Connectors) có số lượng và chức năng khác nhau.

- PS/2 Mouse : gắn chuột.

- PS/2 Keyboard : gắn bàn phím.

- USB, Parallel/LPT : gắn máy in hay cáp link data.

- Serial/COM : gắn chuột hay modem.

Có nhiều BMC được trang bị thêm cổng RJ45 LAN để gắn cáp mạng. Đây là mạng LAN Ethernet 10/100Mbps. Những BMC mới hiện nay hỗ trợ cả giao thức mạng siêu tốc Gigabit LAN 1000Mbps.

Các BMC có tích hợp sẵn chip âm thanh (sound-onboard) có bộ jack cắm (phổ biến là ba jack) để gắn microphone, gắn tai nghe (headphone) kiêm chức năng Line-Out (xuất âm thanh ra), và Line-In (đường đưa âm thanh từ nguồn bên ngoài vào). Một số ít BMC còn cung cấp thêm game port để gắn các dụng cụ điều khiển game. Ở những BMC cao cấp còn có chức năng xuất ra bộ loa 5.1, 6.1 và cổng cáp quang (optical) cho âm thanh chất lượng cao.

BMC nào tích hợp chip đồ họa (VGA onboard) thì có thêm đầu cắm cáp nối với màn hình.

Những BMC cao cấp cũng có thêm cổng FireWire IEEE 1394 không chỉ cung cấp một đường kết nối tốc độ cao (400Mbps) mà còn hỗ trợ các chương trình xử lý video, mở ra ngõ giao tiếp với các thiết bị DV (video số).

Chi Tiết...

Giới Thiệu Về FPGA và Các Loại Kit Cơ Bản

* FPGA là gì ?
FPGA là viết tắt của thuật ngữ tiếng anh “Field programmable Gate Array”, nghĩa là Mảng cổng lập trình được dạng trường. FPGA thuộc họ ASIC lập trình được

* Ý nghĩa và vai trò của FPGA
ASIC lập trình được đã xuất hiện từ lâu dưới dạng PLD (Programmable Logic Device), nhưng vai trò của các dạng ASIC này là không nhiều vì số lượng cổng trên Chip rất ít dẫn tới chức năng của các PLD này cũng nghèo nàn và thường chỉ sử dụng với những nhiệm vụ rất hạn chế trong toàn hệ thống. Kể từ năm 1980,Các công ty sản xuất PLD hàng đầu đã đẩy mạnh quá trình nghiên cứu về FPGA và nhanh chóng cho ra các thế hệ FPGA với số lượng cổng và tốc độ ngày càng cao.các FPGA hiện nay có số lượng cổng đủ lớn để có thể thay thế cả một hệ thống bao gồm lõi CPU, Bộ điều khiển bộ nhớ (Memory Controller), các ngoại vi như SPI,Timer, I2C, GPIO, PWM, Video/Audio Controller… (nghĩa là tương đương với các SoC hiện đại).Tuy nhiên,FPGA không thể nào so sánh được với ASIC và SoC cả về kinh tế lẫn tốc độ hoạt động. Nhưng bù lại, với khả năng tái cấu hình mạnh, FPGA đóng một vai trò vô cùng to lớn trong việc giảm giá thành và thời gian chế tạo ASIC bằng cách sử dụng FPGA trong quá trình thiết kế luận lý trước khi đưa ra sản xuất các ASIC mẫu. Quy trình sản xuất Chip ASIC bằng cách này gọi là fabless rất phổ biến hiện nay trên thế giới, giúp các công ty nhỏ và vừa và đặc biệt là các nước yếu về công nghệ như Việt nam tham gia vào thế giới của IC.
Để giải thích cho các bạn hiểu rõ hơn sự quan trọng rất lớn của FPGA, tôi sẽ cho các bạn một ví dụ rõ hơn. Trước đây, khi muốn chế tạo ra 1 con Chip Vi Xử Lý.Người ta phải thiết kế Chip ở mức logic sử dụng các ngôn ngữ mô tả phần cứng, Để kiểm tra công đoạn này người ta sử dụng những phần mềm mô phỏng.Sau đó thiết kế phải được tổng hợp dựa trên các thư viện cấp thấp của hãng mà bạn sẽ sản xuất của con Chip của bạn sau này, sau đó là quá trình kiểm tra timing (định thời) cho toàn bộ thiết kế để đảm bảo thiết kế của bạn sẽ hoạt động ở tần số yêu cầu.Tất cả các công đoạn này đều chỉ có thể kiểm tra bằng các phần mềm mô phỏng (Điều này dẫn tới nguy cơ xảy ra sai xót rất lớn khi chuyển thiết kế sang môi trường Chip thực ). Sau đó bạn sẽ gởi thiết kế của mình tới công ty sản xuất Chip và phó mặc cho số phận,một chip mẫu giá vài triệu đô la sẽ được chuyển cho bạn, và sau đó bạn bắt đầu quá trình test chip trong môi trường thực, nếu thất bại, khả năng lớn là bạn sẽ phải thực hiện lại hoàn toàn qui trình thiết kế như đã nói ở trên, và cứ mỗi lần như vậy, bản sẽ phải bỏ sọt rác nhiều triệu đô la và khỏag thời gian nghiên cứu rất lớn, quy trình này làm cho các đất nước nghèo như việt nam không thể tham gia vào các cuộc chơi của các đất nước giàu có trong thế giới của ASIC. Nhưng với FPGA,bạn không những có thể rút ngắn thới gian thực hiện ASIC mà còn giảm chi phí nghiên cứu tối đa do quá trình kiểm tra thiết kế không những được kiểm tra bằng các phần mềm mô phỏng mà giờ đây còn có thể chạy trên các Chip thực trong mội trường có thể nói là gần với môi trường ASIC thực nhất. Khả năng tái cấu hình cho phép bạn sửa đi sửa lại thiết kế cho đến khi đạt yêu cầu mà không tốn một xu nào ngoài tiền điện mà bạn phải trả.

* Một ứng dụng quan trọng và thiết thực hơn đối với chúng ta (tôi và các bạn)
Có lẽ đọc phần trên chúng ta có thể hình dung ra ý nghĩa to lớn, vai trò quan trọng của FPGA. Nhưng sản xuất ASIC vẫn là một điều quá xa vời đối với đại đa số chúng ta, có ai trong số các bạn tự hỏi tại sao không sử dụng trực tiếp FPGA như là một sản phẩm cuối cùng của bạn, có ai cấm hay thu tiền bản quyền của chúng ta về việc đó đâu. Thực tế là FPGA rất hay được sử dụng trong các hệ thống SDR (Software Defined Radio) vì khả năng tái cấu hình giúp các chức năng của thiết bị có thể thay đổi nhanh chóng, bạn có thể hỏi rằng một hệ thống CPU/MCU/DSP cũng có thể làm được chuyện này dễ dàng? Nhưng thực ra thì có nhiều những ứng dụng tốc độ cao mà các MCU thậm chí cả các CPU/DSP trung bình cũng phải bất lực.


* Tại sao phải dùng FPGA trong khi bạn đó nắm trong tay MCU/CPU thậm chí cả các DSP cực mạnh
+ MCU/CPU/DSP vẫn cần các hardware khác bên cạnh trong các ứng dụng chuyên dụng
+ Để điều khiển VGA sử dụng CPU làm controller cần CPU với tốc độ 27Mhz hoạt động 100% CPU
+ Các ứng dụng xử lý hình ảnh/video, các ứng dụng mạng neuron,IA cần tốc độ xử lý rất lớn. Mặc dù các DSP đủ mạnh và các SoC mạnh có thể thực hiện được, nhưng sự lựa chọn còn phụ thuộc vào vấn đề kinh tế
+ Có bao giờ bạn nghĩ mình sẽ thiết kế ra 1 con CPU của chính mình, với FPGA bạn hoàn toàn có thể thực hiện điều đó
+ Đến với FPGA,bạn có cơ hội để tiếp cận gần nhất thế giới của IC
+ Bạn có thể thực hiện một hệ thống với đầy đủ CPU/Peripheral/IO… và kết nối chúng theo ý muốn,hoặc thậm chí một hệ thống đầy đủ không cần cả CPU như các Chip giải mã/nén Video/Audio, các Chip xử lý hình ảnh/giọng nói, các Chip PID Motor Controller, networking chip …

* Kit phát triển FPGA và các ứng dụng demo :
Kit Xilinx Spartan-3 FPGA Starter Kit Board (Giá $149.00)

Kit Altera Cyclone III FPGA Starter Kit (Giá $199.00)

Các Kit trên là Starter Kit, nhìn nhiều Chip vậy thôi chứ thực ra chỉ có mỗi con FPGA là chính thôi,mấy con còn lai chủ yếu là SRAM/DRAM, Flash, Bộ config Nguồn và các ngoại vi…
Dưới đây là các Kit giáo dục rất mạnh của Altera (DE1,DE2) đã được dùng phổ biến ở nhiều trường đại học trên thế giới (Kit do Terasic thiết kế chế tạo).Nếu ai đang là sinh viên điện tử năm 3,4 ở các trường ĐH BK TPHCM và ĐH Tự Nhiên TPHCM thì có lẽ biết rõ về loại Kit này.

Altera DE1 - Development and Education Board (Giá $150.00)

Altera DE2 - Development and Education Board (Academic price :$269)

Các Kít phát triển FPGA thì đa dạng và dùng cho nhiều mục đích khác nhau nhưng đều gồm 5 phần chính : FPGA, Bộ nhớ (SRAM/DRAM/Flash), Ngoại vi, bộ cấu hình (Configuration device), và bộ nguồn.
Nhìn hai loại board ở trên, 1 cái thì mạch diện,IC dày đặc,1 cái thì nhìn đơn giản, nhưng thực thế chỉ là các Kit DE có các ngoại vi đi kèm để dùng cho các mục đích phát triển khác nhau, còn con chip FPGA thì cũng tương đượng thôi, thâm chí còn yếu hơn các Starter Kit.

Các ứng dụng demo của Kit phát triển Altera DE1,DE2

[img][/img]

* Nếu các bạn có câu hỏi gì xin cùng nhau thảo luận tại đây.

Chi Tiết...

Hướng Dẫn Lập Trình ARM - LPC1343

Nội Dung:

+ Giới Thiệu về LPC1343

+ Giới thiệu LPCXpresso LPC1343 board

+ Hướng dẫn Lập Trình cho LPC1343 bằng LPCXpresso IDE- Code Red
        + Cài đặt LPCXpresso IDE Code red
        + Tạo Project trong LPCXpresso IDE Code red

        + Code mẫu ARM LPC1343

Giới Thiệu về LPC1343

+ LPC1343 thuộc dòng Vi điều khiển ARM Cortex-M3, kiến trúc Harvard.

+ Hoạt động ở tần số CPU lên đến 72MHz.

+ 32KB bộ nhớ chương trình, 8KB SRAM, USB Device.

+ USB 2.0, UART hỗ trợ RS-485, I2C, 42 PINs I/O

+ WatchDog Timer

...

Sơ Đồ Khối

Các PIN

Kit phát triển: LPCXpresso development board

+ Trên Board gồm 2 thành phần: LPC-Link và Target.

+ LPC-Link là một mạch nạp với 1 dăm 10 PINs dành cho việc kết nối vớicác thiết bị khác. Bên cạnh đó nó được kết nối sẵn với bo mạch LPC1343 qua một giao diện USB để tiến hành nạp Kit, debug.

+ LPC1343 có thể dễ dàng kết nối ra ngoài qua các chân được nối sẵn.

Hướng dẫn Lập Trình cho LPC1343

Cài đặt chương trình

+ Để lập trình ứng dụng cho Kit LPCXpresso LPC1343, ta sử dụng trình biên dịch LPCXpresso IDE - Code Red.

+ Để Download phần mềm: các bạn vào trang http://lpcxpresso.code-red-tech.com/LPCXpresso/ tạo tài khoản:

Đăng nhập vào và Download:

Chọn Windows (Hoặc Linux)

Chọn bản mới nhất:

... đợi tải về, cài đặt theo mặc định.

Sau khi cài đặt, chạy phần mềm. Để kích hoạt FULL phần mềm, các bạn vào Help -> Product activation -> Create Serial number and Activate:

Coppy Serial number lại:

Nhấn OK, giao diện làm việc của LPCXpresso IDE sẽ tự động chuyển đến trang đăng ký cho bạn: (hoặc bạn có thể đăng nhập lại vào website ở trên)

Sau khi nhập Serial number vào, ấn send me my activation code, Code sẽ được gửi vào email đăng ký của bạn:

Coppy code, vào Help -> Product activation -> Enter Activation code và nhập Code. Xong ok!

Các Bước Tạo Project trong LPCXpresso IDE

Bước 1: chọn nơi chứa Project

+ Chọn File -> Switch Workspace -> Other, rồi chọn thư mục mong muốn.
(ta nên tạo riêng 1 thư mục cho Project, và coppy file thư viện chính (CMSIS) vào cùng Folder này)

Bước 2: Nhập thư viện CMSIS
+ Thư viện CMSISv2p00_LPC13xx.zip cho LPC1343 - Download tại đây!

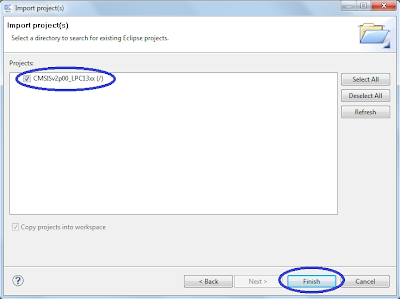

Chọn Import Project(s) -> Browse, chọn đến thư viện CMSIS 2.0 LPC13xx.

Sau khi add, thư viện sẽ hiển thị trong thẻ Project Ex.

Bước 3: Tạo Project mới
Trong thẻ Quickstart: Chọn New project ->  NXP LPC1300 -> C Project -> Next:

Đặt tên Project:

Chọn loại LPC cụ thể (LPC1343):

Bỏ chọn mục Enable CRP in the target image -> Finish:

Chương trình chính của chúng ta sẽ được viết trong file main.c, chúng ta sẽ viết thử 1 chương trình nháy LED ở chân P0.7:

Bước 4: Thêm các file thư viện cần thiết


+ Để thực hiện chương trình nháy LED, chúng ta cần phải cấu hình các chân của LPC, thực hiện trễ, do đó ta cần đến 2 file thư viện là gpio.c, gpio.h và timer32.c, timer32.h. Tiến hành kéo thả các file đó vào thư mục src trong Project:
+ Các bạn có thể download một số thư viện ở đây!

Bước 5: Viết chương trình

Chương trình trong hàm main.c:

#include "LPC13xx.h"                        /* LPC13xx definitions */

#include "gpio.h"

#include "timer32.h"

/* Main Program */

int main (void)

{

  init_timer32(0, TIME_INTERVAL); //cấu hình timer0

  enable_timer32(0);                            //cho phép timer0 hoạt động

  GPIOInit();                                       //khởi tạo GPIO

  GPIOSetDir( 0 , 7 , 1 );                    //Đặt chân P0.7 là đầu ra "1"

  while (1)                                /* Loop forever */

  {

     GPIOSetValue( 0 , 7 , 1 );             //Set chân P0.7 lên "1"

     delay32Ms(0,500);                        //trễ 500Ms

     GPIOSetValue( 0 , 7 , 0 );             //Set chân P0.7 về "0"

     delay32Ms(0,500);                        //trễ 500Ms

  }

}

Bước 6: Thêm đường dẫn đến các thư mục chứa thư viện


+ Ở đây ta sử dụng các thư viện của CMSIS trong thư mục inc, src của nó, và các thư viện khác trong thư mục chính src của Project. Do đó ta cần phải chỉ rõ đường dẫn đến các thư mục này:
+ Chuột phải vào tên của Project trong thẻ Project Ex -> chọn Properties:

+ Cửa sổ Properties hiện ra: Chọn C/C++ Build -> Settings -> Tool Settings -> Includes -> Ấn vào biểu tượng Add -> Workspace -> chọn Folder muốn Add -> Ok (8) -> Lại chọn tiếp các Folder còn lại -> Sau khi Add hết ấn Ok (9) :

Bước 7: Build chương trình
Trong thẻ Quickstart chọn Build 'demo' [Debug] , đợi cho chương trình Build xong -> xuất hiện thông báo:

Bước 8: Nạp vào Board LPC1343
+ Dùng Cable USB kết nối Board LPC1343 với PC.
+ Nạp chương trình: mở Folder Debug trong giao diện Project -> chuột phải vào file demo.axf -> Chọn Binary Utilities -> Program Flash :

+ Kết quả sau khi nạp xong: (LED trên Board sẽ nháy theo như chương trình)

Một số chương trình mẫu: Download ở đây!

Chi Tiết...

Các Phương Pháp Làm Mạch In Tại Nhà

Mạch in (tiếng Anh: printed circuit board - PCB) là nơi để hàn và nối các linh kiện điện tử để tạo thành bo mạch. Mạch in có thể được thiết kế, lập trình trên máy tính với các loại mạch ứng dụng. Mạch in gồm có: miếng fip được mạ lên những vi mạch bằng đồng và các lỗ khoan để gắn hàn chân linh kiện.
Một bo mạch điện tử được thiết kế trên máy tính

các bạn có thể dùng các chương trình thiết kế trên máy tính như: Orcad, Protel để tiến hành design mạch in. Và công việc tiếp theo sẽ là việc làm mạch và hàn linh kiện lên Board mạch.

Có thể nói cách khác, mạch in là hệ thống đường mạch (hay dây dẫn) được sắp xếp bố trí trên các phiến bảng nhiều lớp hoặc một lớp, được ghép với nhau, nhằm nối kết các linh kiện điện tử, các IC hay các phần tử chức năng với nhau theo những mục đích đã được thiết kế. Mạch in có thể có đến 10 lớp (layer) hoặc hơn tuỳ thuộc vào độ phức tạp và tinh vi của bản mạch cần chế tạo và khả năng chịu đựng điện áp và chống rò rỉ tĩnh điện. Các đường mạch thường bằng đồng. Một số các mạch in cho các mục đích đặc biệt, đường mạch có thể được làm bằng vàng.

Làm Mạch In Bằng Bút Lông Dầu

A: dụng cụ.
1. Boar đồng hay còn gọi là mạch in, phím đồng...
2.Thuốc rữa (sắt 2 clorua) cái này cứ ra tiệm bán linh kiện bảo họ bán cho thuốc rửa mạch in là họ biết.
3. Khoan cái này thì nên dùng khoan tay cho dễ khoan, ngoài nhật tảo họ bán là 20K, còn nếu có động cơ là 60K nhưng loại này do tốc độ quay rất cao nên rất khó khoan.
B: Phương pháp.
- phương pháp này chỉ dùng cho các mạch đơn giản chỉ vài 3 đường mà các bác không muốn dùng tới máy tính để vễ thích hơp cho các bạn mới bắt đầu làm mạch in.
Bước 1: vễ mạch in.
trước khi vễ thì các bạn nên chà sạch lớp đồng đi bằng nước. bạn nên vẽ nháp trước để sao linh kiện được bố trí tối ưu nhất, các đường mạch không bị chạm chậm và ít jum nhất. sau khi vẽ nháp xong bạn dùng bút lông dầu để tô lên mạch in, các bạn vẽ như đã vễ trong nháp, các đường mạch mà các bạn vễ bằng bút sau khi rữa sẽ được giữ lại còn phần nào không vẽ thì sẽ bị phản ứng hóa học làm trôi hết lớp đồng đi.
Bước 2: Rửa mạch.
các bạn dùng thuốc rửa pha pha với nước, các bạn đừng pha loãng quá 1 bịch thuốc rửa 3K pha với 250ml là dược rồi, sau khi mực đã khô thì bạn cho mạch vào dụng dịch này và dùng tay lắc (nếu không lắc thì sẽ lâu xong), bạn chờ khi nào nó bay hết lớp đồng đi thì bạn nhấc mạch ra và rữa lại bằng nước sạch, các bạn dùng giấy ráp để chà sạch lơp mực đi, hoạc là dùng xăng để rửa (mình hay dùng xăng thơm).
Bước 3: khoan mạch.
bạn dùng khoan tay để khoan, có thể dùng khoan máy, dối với cac linh kiện như tụ, trở, IC... thì bạn dùng mũi là 0.8mm.
Bước 4: Hàn linh kiện.
sau khi khoan xong thì bạn tiến hành hàn linh kiện, hàn xong thì bạn test mạch coi có hoạt động ổn định không và có như ý muốn không.

Làm mạch in bằng phương pháp ủi

A: Dụng cụ
1. Board đồng hay còn gọi là mạch in, phím đồng...
2.Thuốc rữa sắt 2 clorua (Fe2Cl3)cái này cứ ra tiệm bán linh kiện bảo họ bán cho thuốc rửa mạch in là họ biết.
3. mạch in đã được in sẵn trên giấy
4. bút lông dầu
5. bàn ủi
6. Khoan cái này thì nên dùng khoan tay cho dễ khoan, ngoài nhật tảo họ bán là 20K, còn nếu có động cơ là 60K nhưng loại này do tốc độ quay rất cao nên rất khó khoan.
B: Phương pháp.
-phương pháp này là dùng mạch đã được in sẵn trên giấy có mặt bóng, tốt nhất là giấy đề can sau đó đặt lên phím đồng và dùng bàn ủi để ủi, lúc này do tác dụng nhiệt làm nóng chảy mực in trên giấy và dính vào phím đồng.
bước 1: tạo file in
ta dùng các phần mềm vẽ mạch để vẽ mạch in như Orcad, Proteus...sau khi vẽ mạch xong ta đem di in ra giấy, ta nên lựa loại giấy nào có mặt bóng để in tốt nhất là giấy đê can do loại giấy này rất ít chỗ in nên nếu ai ở thủ đức thì có thể đến trường đại học spkt để in sau khi in ta sẽ có một mạch tương tự như thế này trên giấy

bước 2: ủi mạch
sau khi tạo được một file in ta cắt một phím đồng với kích thước vừa với cái mạch ta vừa in. sau đó ta úp cái mặt giấy vừa in (mặt có mực) lên phím đồng (mặt có đổ đồng) cho ngay ngắn và dùng bạn ủi ủi đều lên đến khi nào ta cảm thấy mực đã chảy ra và dính hết vào phím đồng là được và sau đó để nguội.
bước 3: gỡ lớp giấy in
sau khi phím đồng đã nguội thì ta tiến hành gỡ lớp giấy in ra dối với giấy in là đề can thì ta cứ lột từ từ ra và không cần nhúng vào nước sau khi gỡ hết lớp giấy in ra ta được như hình sau

do trong quá trình gỡ và ủi có nhiều chỗ mạch bị xước không có mực nên ta dùng bút lông dầu tô lại những chỗ nào không có mực để khi làm xong mạch không bị rỗ.
bước 4: rửa mạch in
bạn dùng thuốc rửa pha với nước (1 bịch 3K thì pha khoảng 250ml là vừa) sau khi pha xong thì ta cho mạch in vào dung dịch này sau đi đi đâu đó chơi chò cho nó bay hết lớp đồng không cần thiết ra

sau đó ta rửa sạch với nước và chà hết lớp mực in đi ta được mạch này

bước 5:khoan chân linh kiện
dùng khoan tay để khoan (có thể dùng khoan máy) với các linh kiện thường như trở, tụ, IC thì ta dùng mũi 0.8mm còn đối với IC 78xx, triac... thù ta dùng mũi 1.2mm...
bước 6: hàn linh kiện và test mạch.
sau khi làm xong tất cả các bước thì ta tiến hành hàn linh kiện và test mạch.

Còn một phương pháp nữa, sử dụng cho các mạch in không phức tạp. Nhất là những mạch in công nghiệp, link kiện bố trí rộng rãi, đường mạch yêu cầu lớn.

Các bạn Vẽ hoặc in mạch in lên giấy đề can, nhưng là in vào mặt phải, để sau đó dán lên mặt đồng của mạch in.

Dùng dao khắc lên lớp giấy đề can đó, và lột bỏ các vị trí không cần ra.

Cách này mới nhìn thì thấy có vẻ khó làm, nhưng khi làm rồi mới thấy dễ. Các bạn cứ để thước kẻ theo chiều ngang, khắc tất cả các đường ngang. Sau đó để theo chiều dọc, khắc tất cả các đường dọc, rồi tới đường chéo. Sau khi khắc xong, cứ chỗ nào màu trắng thì lột ra.

Làm cách này mạch in sau khi rửa rất bảo đảm, không sợ bị rỗ mặt, đứt ngầm như cách in lụa, ủi hoặc vẽ bằng bút lông dầu.
